上節簡述了SMT組件返修介紹，下面靖邦小編繼續與大家分享。在PCBA加工中，出現返修再流焊其整個過程有以下幾個工藝要點。

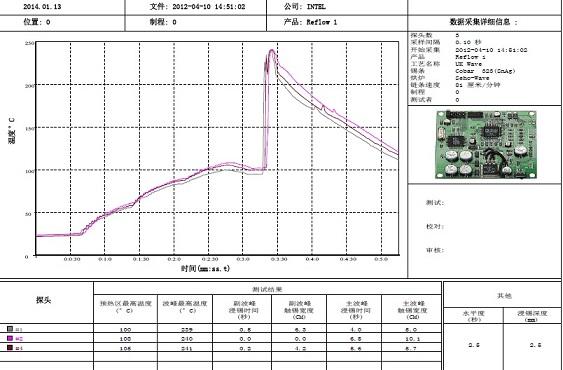

①返修再流焊的曲線應當與原始焊接曲線接近，熱風再流焊曲線可分成四個區域:預熱區、浸溫區、回流區和冷卻區。四個區域的溫度、時間參數可以分別設定，通過與計算機連接，可以將這些程序存儲和隨時調用。

②在再流焊過程中要正確選擇各區域的加熱溫度和時間，同時應注意升溫速度。一般在100℃之前，最大升溫速度不超過6℃/s；100℃之后最大升溫速度不超過3℃/s;在冷卻區,最大冷卻速度不超過℃/s。因為過高的升溫速度和降溫速度都可能損壞PCB和返修元器件，這種損壞有時是肉眼不能觀察到的。不同的元器件、不同的焊膏，應選擇不同的加熱溫度和時間。如CBGA芯片的回流溫度應高于PBGA的回流溫度，90％Pb、10％Sn應較37%Pb、63%Sn焊膏選用更高的回流溫度。對于免洗焊膏，其活性低于非免洗焊膏，因此焊接溫度不宜過高，焊接時間不宣過長，以防止焊錫顆粒的氧化。

③在熱風再流焊時，PCB的底部必須能夠加熱。加熱有兩個目的：一是避免由于PCB單面受熱而產生翹曲和變形；二是使焊膏熔化時間縮短。對于大尺寸板返修BGA，底部加熱尤為重要。通常返修設備的底部加熱方式有兩種：熱風加熱和紅外加熱。熱風加熱的優點是加熱均勻，一般返修工藝建議采用這種加熱方式；而紅外加熱的缺點是PCB受熱不均勻。

④選擇好的熱風回流噴嘴。熱風回流噴嘴屬于非接觸式加熱，加熱時依靠高溫空氣流使BGA芯片上各焊點的焊錫同時熔化。

返修后的清洗一般為局部清洗，有兩種方法:一是直接使用與焊接材料、助焊劑相匹配的溶劑清洗，這種方法清洗后可能仍然會有不清斷的印跡；二是采用清洗液兌水清洗，這個過程由于水成分的存在，往往在隨后又要進行烘干處理，但潔凈度較好，能夠滿足相關工藝標準的要求。

無論采用何種返修手段和使用何種返修工具，由于受裝置使用和操作者技能的影響，雖然能夠使印制電路組件滿足質量水平要求，但其過程多多少少存在各種不可控的因素。

客觀上，手工焊接形式的返修質量很大程度上取決于操作者的技能水平和領悟能力，短期內不可能形成非常一致的工作效果，因此，在某些印制電路組件的返修上存在一定的風險。

雖然現在的返修工作站系統在功能上、能力上有了很大的提高，精度、可重復程度均可與自動化貼裝設備媲美，但究其根本仍然是人在操作，因此對操作者的培養非常重要。其次，在焊接裝置的構造上，由于其功能和作用所限，不可能與現代的七溫區、十溫區的自動再流焊接設備相比。極小區域的熱氣氛環境可調控參數有限，焊接溫度曲線設置、調整困難，所完成的大型封裝器件的焊接所形成的焊點形態上會有很大的差別，特別是BGA、CSP等元器件局部焊點的外形、光澤度、平滑度比再流爐的焊接效果要差一些。
