在pcba加工中，電阻是所有電子裝置中應用最為廣泛的一種電子元件。它是一種線性元件，在電路中主要用途有：限流、降壓、分壓、分流、偏置等。下面靖邦科技的技術員就給大家介紹PCBA加工中的常用電子元器件——電阻。

1、參數識別：

電阻的基本單位是歐姆,通常用字母Ω表示。倍率單位有：千歐(KΩ),兆歐(MΩ)等。換算方法是：1兆歐=1000千歐=1000000歐

標注電阻的方法有3種,即直標法、色標法和數標法。

2、標注方法：

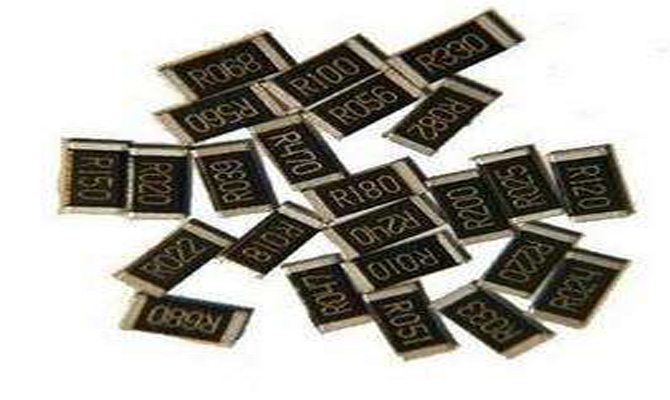

（1）數標法

主要用于貼片電阻等小體積的電阻。

如：472 表示 47×100Ω(即4.7K);

104則表示100K；

8R2則代表8.2Ω，R代表小數點。

還有一種需要查E-96乘數代表碼才能讀出準確數值。

如：47E 表示47通過查代碼得出301，E代表10000，所以47E代表3.01MΩ。

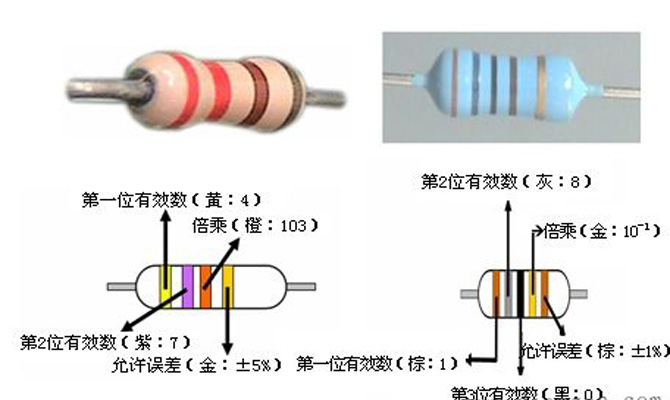

（2）色標法

色標法主要用于色環電阻等插件電阻。按色環數量通常分為四色環電阻和五色環電阻。通常使用四色環電阻，但五色環的電阻精度更高。

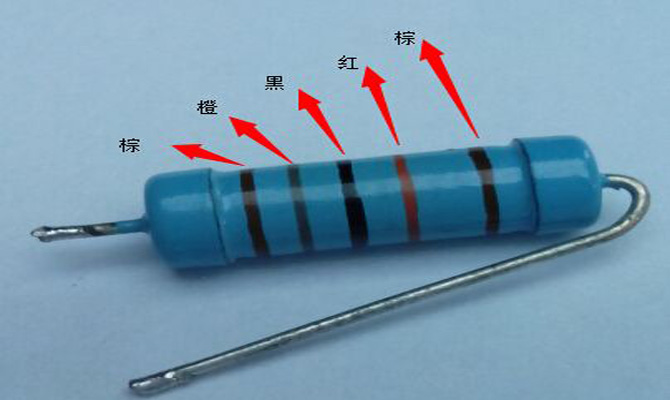

讀數時，先確定色環電阻的最后一環。色環電阻的最后一環比其他環要粗，距離其他環更遠。金環、銀環是最后一環。

四色環電阻的前兩位為有效數字，第三環代表倍率，最代表誤差。

如紅、黑、黑、棕（末環）代表20*1=20Ω，允許偏差±1%的色環電阻。

色標位置和倍率關系如下表所示：
