自成立以來，靖邦一直致力于以具有競爭力的價格為來自世界各地的客戶提供高質量的 PCBA制造和組裝。這也是smt貼片廠家發展的基礎。由于smt加工技術的發展和電子產品的日益復雜化，高密度和小型PCB占了大多數。自動光學檢測作為結構測試和檢查的主要形式，僅適用于相對容易發現的缺陷，例如開路、焊橋、焊錫短路、焊錫不足和焊錫過多。但是，由于BGA的引腳隱藏在芯片封裝下，僅憑光線很難對其進行測試。這就是需要自動X射線檢測(AXI)的原因。因此我們從一開始就配備了X-ray。

AXI與AOI屬于同一結構測試和檢查類別，其原理相同，即通過捕獲圖像進行檢查。它們之間的區別在于光源，AOI依靠光源捕獲圖像，而AXI依靠X射線。材料根據其原子量比例吸收 X 射線。由重元素制成的材料吸收的X射線較多，而由輕元素制成的材料吸收的X射線較少。因此，與吸收較少射線的材料相比，吸收更多X射線的材料在其圖像中顯示得更明顯或更暗。對于pcba，焊點由含重元素的材料制成，相關的材質不同在射線通過時反饋量也不同。所以，基于其工作原理和功能，AXI用于測試包含陣列式封裝或精細間距封裝的PCB印刷電路板，包括BGA、CGA（列網格陣列）、CSP（芯片尺寸封裝）等。AXI通常是在組裝過程中，無論是波峰焊還是回流焊，都在最后一次焊接之后。此外，自動X射線檢測通常與邊界掃描測試、ICT 和功能測試相結合，以獲得最佳的檢測結果。

作為一種結構測試和檢查，AXI 具有一些優勢：

在印刷電路板組裝過程的早期階段可以發現一些缺陷；

有助于降低缺陷成本；

它可以防止缺陷在剩余的 PCB 組裝甚至客戶的實際項目中泛濫。

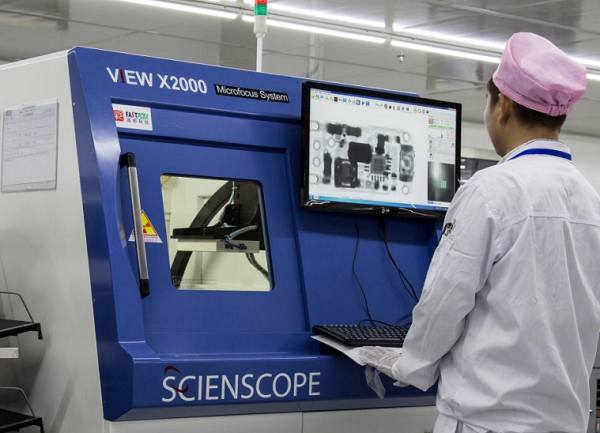

AXI設備分為兩類：2D和3D設備。對于二維 AXI 設備，靖邦電子使用 VIEWX2000 型號，負責檢查 PCBA 制造缺陷，包括開路、短路、焊料不足、焊料過多、電氣部件缺失、元件未對準、焊料空洞等。

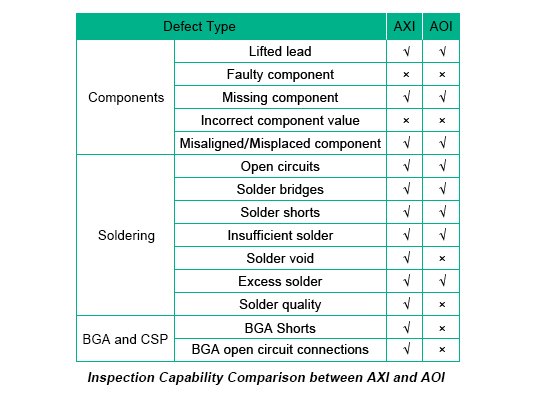

雖然AXI和AOI的工作原理相同，在PCB組裝生產線上的作用相似，但它們能檢測到的缺陷卻有一定的不同。下表顯示了 AXI 和 AOI 在檢查范圍方面的比較。
