1.裝焊要點

陶瓷片式電容，由于其片層結構特性非常脆，很容易受應力損傷（出現裂紋），組裝要點如下：

（1）布局時，盡可能遠離拼板分離邊、螺釘、局部焊接元器件、返修元器件、經常插拔的插座等容易有應力的地方。

（2）對1206以上式電容，嚴禁采用局部焊接工藝（噴嘴選擇焊接、手工焊接、返修工作臺焊接）。

（3）如果螺釘分離邊附近（5㎜內）有尺寸大于0603的片式電容，嚴禁采用手工分板。

（4）如果螺釘附近有0603以上片式電容，嚴禁無支撐安裝螺釘操作。

（5）對于PCB上有0603以上片式電容，尺寸大、上面元器件比較重的板，嚴禁單手拿。

（6）如果PCB上裝1206以上片式電容，嚴禁高低溫循環篩選。

（7）貼放時的沖擊力不要過大。

2.典型失效特征.

1）機械應力作用下的裂紋特征

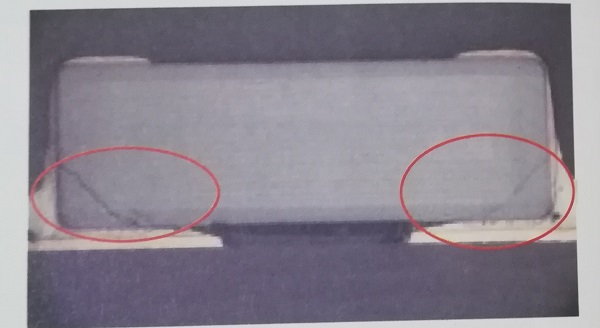

  機械應力造成的開裂，特征非常典型，一般位于焊點下、沿圖所示的45°角度開裂。這種開裂，一般外觀看不出來，難以發現。

 2）熱應力作用下的裂紋特征

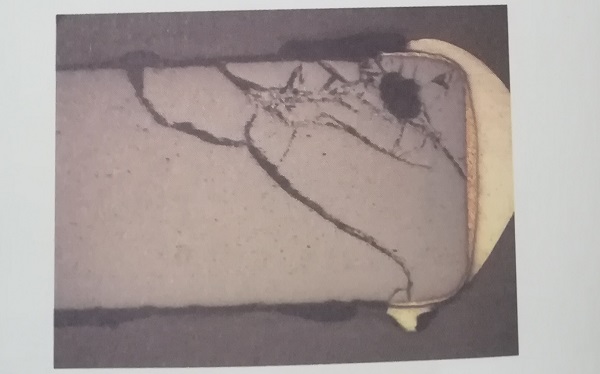

   陶瓷片式電容，如果內部有空洞，很容易出現漏電。漏電會引起溫升，而溫升又會加劇漏電。在反復循環過程作用下，會引發熱爆炸，形成樹枝狀開裂，如圖所示。這種爆裂是由熱應力導致的，所以我們把它歸為熱應力開裂。
