隨著表面組裝技術的廣泛應用,SMT的焊接質量問題引起了人們的高度重視。為了減少或避免再流焊中各種缺陷的出現,不僅要注重提高工藝人員分析、判斷和解決這些問題的能力,而且還要完善工藝管理,提高工藝質量控制技術,這樣才能更好地提高SMT的焊接質量,保證電子產品的最終質量。

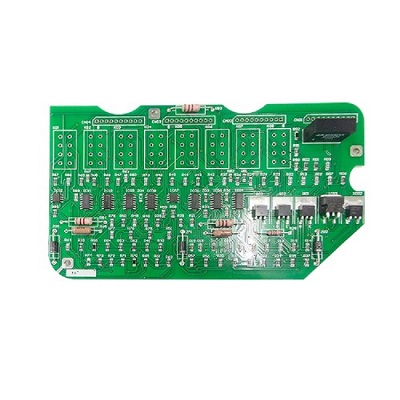

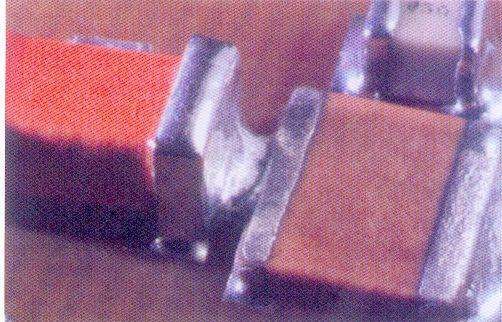

以下是導致橋連缺陷的主要因素,靖邦電子與大家淺談。
(1)溫度升速過快。再流焊時,如果溫度上升速度過快,焊膏內部的溶劑就會揮發出來,引起溶劑的沸勝飛濺,濺出焊料顆粒,形成橋連。其解決辦法是:設置適當?shù)暮附訙囟惹€。
(2)焊膏過量。由于模板厚度及開孔尺寸偏大,造成焊膏過量,再流焊后必然會形成橋連。其解決辦法是:選用厚度較薄的模板,縮小模板的開孔尺寸。
(3)模板孔壁粗糙不平,不利于焊膏脫膜,印制出的焊膏也容易坍塌,從而產生橋連。其解決辦法是:采用激光切割的模板。
(4)貼裝偏移,或貼片壓力過大,使印制出的焊膏發生坍場,從而產生橋連。其解決辦法是:減小貼裝誤差,適當降低貼片頭的放置壓力。
(5)焊膏的黏度較低,印制后容易坍塌,再流焊后必然會產生橋連。其解決辦法是:選擇黏度較高的焊膏。
(6)電路板布線設計與焊盤間距不規范,焊盤間距過窄,導致橋連。其解決辦法是:改進電路設計。
(7)錫膏印刷錯位,也會導致產生橋連。其解決辦法是,提高錫膏印刷的對位精度。
(8)過大的刮刀壓力,使印制出的焊膏發生坍塌,從而產生橋連。其解決辦法是:降低刮刀壓力。
以上八點橋連缺陷的因素都了解了嗎?如需了解更多行業資訊請關注smt加工廠。
文章來源:靖邦
