什么是剛性電路板?它的類弄有哪些?
靖邦電子的剛性pcba加工解決方案使創建可在惡劣條件下運行的具有成本效益的電路板成為可能。作為電路板久經考驗的標準,剛性PCB在各種應用中保持其形狀并防止變形。
剛性pcba廠家自然具有多功能性,可在從單層到多層的各種配置中工作。它的可制造性設計和工程服務,您可以找到與您的尺寸、材料和構建規格相得益彰的剛性PCB。
規格和公差
外層跡線/空間
.002″ / .002″
內層跟蹤/空間
.002′ / .002′
最小鉆孔
.002”
標準鉆孔
.008”
鉆孔縱橫比
35:1
最小焊盤尺寸
.004”
到邊緣的最小特征
.010”
最小核心厚度
.001”
可控深度鉆孔
是的
順序層壓
是的

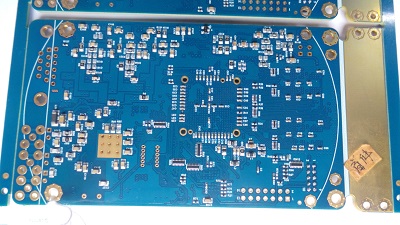

剛性PCB 類型
剛性PCB 的優點之一是它們能夠用于各種項目規格和配置。在靖邦,我們提供多種類型的剛性PCB,包括:
單面: 單面電路板是原PCB。它們具有單層導電材料,所有組件都位于電路板的一側。憑借其簡單的設計,單面PCB的制造速度快且容易,減少了出錯的可能性。這種具有成本效益的配置在低密度設計中蓬勃發展。
雙面:雙面PCB不是使用單個導電層,而是pcba生產廠家在兩面使用銅導電層。由于元件空間增加了一倍,雙面pcba制造具有更多的設計選擇 和增加的電路復雜性,使其適用于廣泛的項目。
多層:這種類型的PCB使用三層或多層導電材料堆疊在中間,其他幾層圍繞核心。pcba貼片加工廠多層板具有多層和先進的固化工藝,減少了對互連布線的需求,節省了空間,并產生了密集和堅韌的 PCB。
載板或機械墊片:當您需要剛性背板在非常薄的 PCB 組裝過程中提供支撐時,一些公司可能會選擇使用沒有導電層的載板。任何用于機械操作的電路板都具有任何銅層或需要任何電氣連接。我們可以根據您的確切規格創建裸剛性PCB,以支持您打算使用的所有組件和設備。
如有需要請聯系我們了解更多。
文章來源:靖邦
