(1)準備一塊實際產品表面組裝板準備進行smt貼片。印好焊膏、沒有焊接的貼片加工電路板無法固定熱電偶的測試端、因此進行smt貼片加工需要使用焊好的實際產品進行測試。另外，測試樣板不能重復使用，最多不要超過2次、一般而言只要試溫度不超過極限溫度.測試過1-2次的smt電路板板還可以作為正式產品使用但絕對不允許長期反復使用同一塊測試板進行測試。因?yàn)榻?jīng)長期的高溫焊接，印制電路板板的顏色會變深，甚至變成焦黃褐色。

(2)選擇測試點。

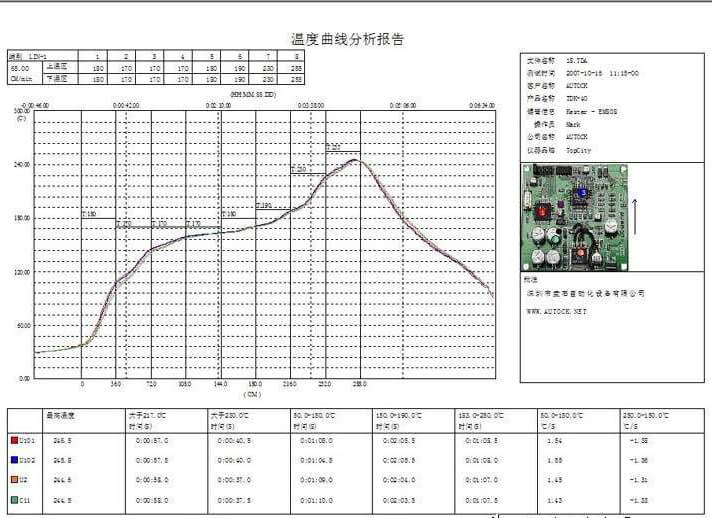

(3)固定熱電偶。熱電偶固定在smt印制電路板的各個位置上，可以在焊接過程中檢測實時溫度曲線。固定方法主要有4種:高溫釬料焊接、采用膠粘劑、膠粘帶、機械固定。

固定熱電偶的目的是獲得各個關鍵位置精確、可靠的溫度數據。因此，熱電偶的固定方法對

數據質量(真實性)的影響較大。

①高溫釬料焊接固定熱電偶。采用高溫釬料焊接固定時，需要熔點超過289℃的釬料，這樣，無論有鉛還是無鉛工藝、均能夠保持測試點在回流焊過程中不會熔化。圖3-3-18是采用高料焊接:

優點:高溫任料具有良好的導熱性，有助于將誤差減小到最小，即使在熱電偶略微脫離電路

板表面的情況下也是如此。它能提供很好的機械固定性能。

缺點:焊接需要相當?shù)募记?，否則容易損壞元件、焊點或焊盤;這種方法不能用于未經焊接的電路板，也不能用于將熱電偶固定到不可焊的表面，如陶瓷和塑料元件體，以及PCB板面。

②)采用膠粘劑固定熱電偶。采用膠粘劑(大多采用貼片膠)固定熱電偶，可用于塑料、網瓷元件及印制電路板等不可焊表面。采用的膠粘劑有兩類，一類是UV活化膠，它可在幾秒鐘內將熱電偶固定，但只能工作于120℃左右;另一類專用的高溫雙組分環氧膠的耐溫可達260℃，但固化時間長，很不方便。

由于膠粘劑導熱性較差，如果在固定熱電偶時使用過多，會產生不良的熱傳導，且殘留的膠

不容易去除。因此，此方法在SMT中很少使用。
