1、SMT加工廠的工藝窗口

     工藝窗口通常用來描述工藝參數可用的極限范圍，是“用戶規格范圍（USL-LSL）”概念在SMT工藝領域的專業用語。

     例如，按照經驗，再流焊接的最低溫度一般要比焊料熔點高11~12ºC，當使用Sn63P-

b37時，合金的熔點為183ºC，其最低的再流焊接溫度為195ºC左右。在J-STD-020B中，規定元器件的最高溫度為245ºC，這樣SMT加工廠的有鉛工藝可用的工藝窗口為50ºC，而不是“245-183”所得的理論上的62ºC。這里一定要注意“可用”兩字。

2、SMT加工廠的工藝窗口指數（PWI）

     SMT加工廠的工藝窗口指數（Process Window Index,PWI），是衡量用戶確定的工藝極限值范圍內工藝能力適應程度的指標，換句話說，就是使用工藝窗口的最大百分比，用于簡單說明工藝是否滿意技術規范的要求，其值基本上是C_p倒數的百分數。PWI越大，工藝穩定性越差，反之，亦然。

     PWI=100xMax{（測量值-平均極限值）/（最大極限范圍/2）}

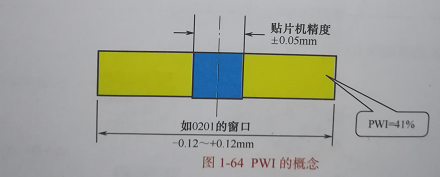

     例如，貼片機的工藝窗口指數（見圖1-64）

     以SMT加工廠的在流焊接曲線為例說明，工藝曲線主要控制參數有升溫速率、預熱時間、預熱結束時間、峰值溫度和熔點以上時間，通過測量與計算，取四個參數中PWI最大的值作為溫度曲線的PWI。

3、SMT加工廠的工藝能力指數（C_p）

     SMT加工廠的工藝能力指數C_p，臺灣企業稱為制程能力指數。反映了用戶的規格范圍（∂）內有多少個6σ，數值越大，工藝的穩定性越高。

                           C_p=（USL-LSL）/6σ

     其中，σ標準偏差，反映了數據各點到其平均數距離的平均值，即正態分布“鐘”形圖形的寬窄，越窄說明SMT加工廠的工藝能力越強；USL為用戶規格上限，LSL為用戶規格下限。

     一般選取SMT加工廠的核心工藝指標進行測量。如再流焊接爐，我們可以測量峰值溫度的在不同負載率的情況下的波動。

     工藝能力管理指數C_pk,反映的是正態分布“鐘”形圖形的居中性，即C_pk =（USL-u）/（3σ）或（u-LSL）/（3σ）的最小值。其中u為用戶規格的中心值。

     注意最小值的概念。
