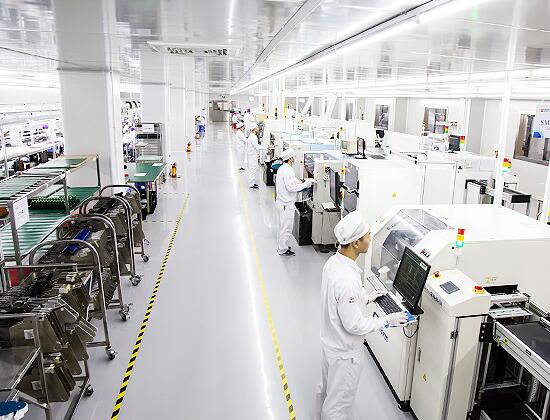

SMT貼片加工是一種在PCB基礎上進行加工的系列工藝流程技術，具有貼裝精度高，速度快等優勢特點，從而被眾多電子廠家采納應用。SMT貼片加工工藝流程主要包括有絲印或點膠、貼裝或固化、回流焊接、清洗、檢測、返修等，多個工藝有序進行，完成整個貼片加工流程。下面靖邦技術員主要就為大家整理介紹SMT貼片加工的工藝流程和作用。

1、絲印：位于SMT生產線的最前端設備是絲網印刷機，主要作用是將焊膏或貼片膠漏印到PCB的焊盤上，為元器件的焊接做準備。

2、點膠：位于SMT生產線的最前端或檢測機器后面的設備是點膠機，它的主要作用是將膠水滴到PCB的的固定位置上，目的是將元器件固定到PCB板上。

3、貼裝：位于SMT生產線中絲印機后面的設備是貼片機，其作用是將表面組裝元器件準確安裝到PCB的固定位置上。

4、固化：位于SMT生產線中貼片機后面的設備是固化爐，主要作用是將貼片膠融化，從而使表面組裝元器件與PCB板牢固粘接在一起。

5、回流焊接：位于SMT生產線中貼片機后面的設備是回流焊爐，主要作用是將焊膏融化，使表面組裝元器件與PCB板牢固粘接在一起。

6、檢測：組裝好的PCB板為確保焊接質量和裝配質量達到出廠要求，需要用到放大鏡、顯微鏡、在線測試儀(ICT)、飛針測試儀、自動光學檢測(AOI)、X-RAY檢測系統等設備，主要作用就是檢測PCB板是否有虛焊、漏焊、裂痕等缺陷。這些設備可根據檢測需要，放置在生產線合適的地方。

7、返修：檢測出現故障的PCB板，需要進行返修。一般使用烙鐵或在返修工作站進行處理?？梢耘渲迷谏a(chǎn)線中任意位置。

8、清洗：組裝好的PCB板上面可能會存有對人體有害的焊接殘留物如助焊劑等，需要使用清洗機進行清除干凈。清洗機的位置可以不固定，可以在線，也可不在線。

以上內容就是關于SMT貼片加工的工藝流程和作用，相信大家已經有所了解。不同廠家采用的SMT貼片加工設備都有所不同，但生產流程都是大同小異，主要就是以上八大工藝規范。
