根據產品制作流程，在所有的準備工作完成后，首先要進行主板組件的SMT工序的組裝。

1、根據產品特點，確定轉SMT貼片加工工藝采用：焊膏——回流焊工藝。

2、主板在進行SMT貼片制作時，PCB采用三拼版形式。

3、確定SMT組裝的工藝流程。

4、根據SMT組裝的工藝流程，確定SMT生產線。

一、涂敷

涂敷就是在涂敷設備的作用下，通過模板將焊膏或貼裝膠涂敷到PCB焊盤或?qū)?yīng)位置的圖形上。

1、涂敷設備操作及編程。

2、涂敷工序作業指導書。

3、涂敷設備操作。涂敷設備操作。涂敷設備開機：按照涂敷設備操作規范和操作規程的要求開啟涂敷設備；按照涂敷設備操作規范和操作規程的要求檢查涂敷設備運行狀態是否正常

4、安裝涂敷模板。確定支撐方式和支撐點。

5、涂敷模板定位。模板Mark點識別。

6、設定涂敷工藝參數。設定涂敷工藝參數：PCB方向、軌道寬度、刮刀起始點、刮刀位置、刮刀壓力、涂敷速度、分離速度、清洗頻率等。

7、涂敷程序優化。在編程完成程序后，必須在線對程序進行模擬優化，并驗證程序的完整性。

二、添加焊膏

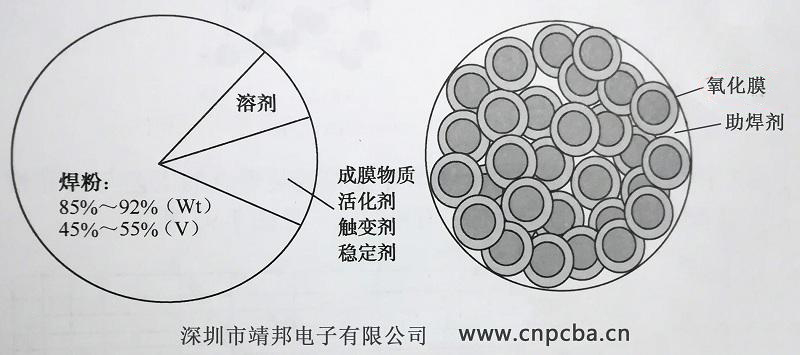

1、焊膏攪拌。按貼片加工工藝要求和焊膏管理規定從冰箱取出焊膏，并對焊膏進行回溫操作。按工藝要求對焊膏黏度進行檢測。

2、添加焊膏。按照涂敷工藝要求添加適量焊膏。

三、涂敷作業

按照涂敷作業指導書進行涂敷操作。

1、在進行首件試生產后，針對涂敷精度進行程序優化。

2、在進行首件試生產后，針對涂敷速度進行程序優化。

四、涂敷質量檢驗

1、涂敷質量的判定標準指導書。

2、檢驗。目視檢驗放大鏡，目視檢驗顯微鏡，檢驗焊膏涂敷厚度（SPI）,檢驗焊膏涂敷圖形。

五、回收焊膏

涂敷操作完成后，按照焊膏管理規范對焊膏進行回收，并及時存放于冰箱。

六、清洗模板

涂敷操作完成后，按照模板管理規范對模板進行清洗，貼保護膜，并及時存放于模板存放柜中。

七、涂敷設備保養

涂敷操作完成后，按照設備管理規范對涂敷設備進行保養。涂敷完成之后，按照5S管理規范對涂敷設備及相關部分和范圍進行操作。
