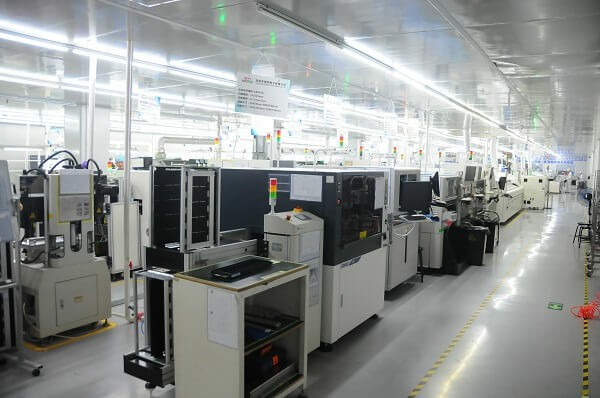

SMT技術的發展日趨成熟，已經不能只從單臺設備來評判整條SMT生產線的工藝控制與效率，整線配置中可能出現的“短板”成為關注的重點。整條貼裝線一般由絲網印剛機、貼片機和回流焊爐等三部分構成那么整條生產線的“短板”在哪里呢?根據缺陷分析結果的顯示，在絲網印刷的過程中出現的不良占整個不良品的43%.

很明顯，缺陷最多發生在印刷環節。如果印刷中出現的缺陷不加以發現和糾正，那會出現什么樣的情況呢?顯然，生產工藝越往后走，問題會越來越大。如果說絲網印刷中的問題是小問題，那么貼上精密昂貴的元器件后，小問題便成了中問題，當我們最后用回流焊完成焊接后，中問題便成了大問題，這時候的大問題必須要用返修工作站去彌補。返修工作中不但元器件和電路板容易報廢，而且還需投入巨大的人力和物力。

對于高端SMT生產企業而言，由于使用的元器件與印制電路板價格昂貴，對產品的品質又要求很高，這樣的問題就越發的尖銳與突出。

有了問題，最好的辦法是還在萌芽階段就解決它。能不能在絲網印刷后我們就采取“糾錯”呢?當然可以。我們可以選擇在絲網印刷機后就進行AOL( Automatic Optic Inspection自動光學檢查)檢查，但是隨之而來又出現一些問題。

一般的SMT生產都是流水作業，當?shù)谝粔K印制電路板進行AOI檢査時，第二塊印制電路板可能已經印制完在軌道上就位了，第三塊印制電路板也已在印制了。如果第一塊印制電路板有問題，第二第三塊也已印制完，需要返工可問題的發現就顯得不夠及時那能不能有一臺絲網印刷機，不占場地，AOI的投入相對較少而且發現印刷問題又非常及時呢?下面我們就來介紹這樣的設備一完全整合AOU功能的絲網印刷機ERSA的VERSAPRINT。

VIRSAPRINT中整合AOI功能和偶膏檢查( Solder Paste Inspection，SPI)功能，可以發現絲網印劇后的很多缺陷。

1) 焊盤上漏印焊膏

2) 焊位上焊膏量不足

3) 焊盤上錫膏量過多。

4) 錫膏印刷錯位。

5) 不同焊盤間發生焊膏橋聯。

6) 印劇鋼網發生污染和堵塞。

VERSAPRINT使用了目前最先進的AOI檢查功能一LIST線掃描技術。將通的絲網印刷機使用普通的照相機來進行對位，也使用同樣的照相機來快速攝取局部區域的圖像進行檢查。由于只是對印制電路板進行的局部檢查，很難發現整塊印制電路板上存在的所有印刷問題。這對高端SMT生產行業是不太適合的。VERSAPRINT通過使用特殊的LIST線掃描照相機來進行對位和檢查，從而對這一工藝實現了革命性的突破。與標準的掃描儀相似，LIST線掃描照相機擁有頂部和底部的接觸影像感應裝置( Contact Image Sensor，CIS)和為這種應用特別設計的桿動鏡頭組來進行掃描檢查。這樣一種掃描方式使全板檢査成為可能，可以發現印制后電路板上的所有問題了。普通絲網印刷機上的照相機只能對印制電路板的局部區域攝取照片，而LIST線掃描照相機則以35mm/s的速度掃描整個長度為260mm的區域。從檢查速度的角度而言，ERSAPRINT的LST掃描技術為此設定了一個新的行業標準。當今絲網印刷機中的最快檢査速度為1200m㎡/s。而 VERSAPRINT中的線掃描照相機則可以達到全世界最快的檢查速度為9100m㎡/s影響絲網印刷質量的還有一個關鍵因素一印刷鋼網。如果印刷鋼網發生污染和堵塞，那么想完成一次合格的印制電路板印刷是不可能的。普通的絲網印刷機往往不對印刷鋼網進行檢查，而只是系統中簡單設置每隔一段時間清洗一次鋼網。清洗的時間間隔則全憑工程師的經驗。 VERSAPRINT不僅可以對印制電路板進行全板印刷質量檢查，還能在每一塊印制電路板印刷完畢后對印劇鋼網做一次全面檢查。一旦發現印刷鋼網不符合印刷條件，則自動啟動鋼網清洗程序，形成一個閉環控制，避免了可能出現的問題。另外，普通絲網印劇的劇板定位依靠的是用操作者的手?jǐn)Q動螺釘來完成刮板定位，由于不同操作者的操作習慣不同，所以副板的松緊和平行度會出現不一致從而影響到印刷質量。VERSAPRINT對刮板定位采取氣動定位卡槽定位的方式，刮板定位不摻入人為因素，保證了非常好的一致性。
