貼片機相當于一個自動化機器人，它的所有動作都是靠傳感器來傳輸后由主大腦來判斷下一步要做哪些操作，靖邦電子這里分享一下貼片機的傳感器主要有哪些類型。
1、壓力傳感器
貼片機中，包括各種氣缸和真空發生器，均對空氣壓力有一定的要求，低于設備要求的壓力時，機器就不能正常運轉，壓力傳感器始終監視著壓力變化，一旦異常，即及時報警，提醒操作者及時處理。

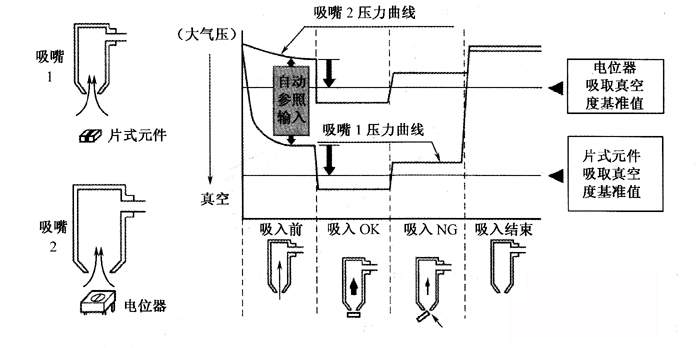

2、負壓傳感器
貼片機的吸嘴靠負壓吸取元器件，它由負壓發生器(射流真空發生器)和真空傳感器組成。負壓不夠，將吸不住元器件，供料器沒有元器件或元件卡在料包中不能被吸起時，吸嘴將吸不到元器件，這些情況出現會影響機器正常工作。而負壓傳感器始終監視負壓變化，出現吸不到或吸不住元器件的情況時，它能及時報警，提醒操作者更換供料器或檢查吸嘴負壓系統是否堵塞。
3、位置傳感器
印制板的傳輸定位，包括PCB的計數，貼片頭和工作臺運動的實時檢測，輔助機構的運動等，都對位置有嚴格要求，這些位置需要通過各種形式的位置傳感器來實現。
4、圖象傳感器
貼片機工作狀態的實時顯示，主要采用CCD圖象傳感器，它能采集各種所需的圖象信號，包括PCB位置、器件尺寸、并經計算機分析處理，使貼片頭完成調整與貼片工作。
