目前在SMT貼片加工中我們最常用的還是模板印刷的方式，雖然目前市場上已經出現了錫膏噴印機，可以不用開鋼網來噴印錫膏，避免了開鋼網的一個環節，在生產交期的時間和效率上是有非常大的一個進步的，如果資料齊全就可以直接上機印刷。

但是，這種設備目前在國內少之又少，而且設備非常昂貴，基本上都是國外進口的，而且培養一個熟練的錫膏噴印機對于公司的培養成本上也是一筆不小的支出。所以目前國內以模板印刷還是占到90%以上，那么SMT貼片所用的模板這么重要，我們?cè)?/span>收到模板后必須要檢査模板的加工質量，那么檢查內容和方法是怎么樣的呢？今天SMT加工廠靖邦電子小編就跟大家一起來分析一下：

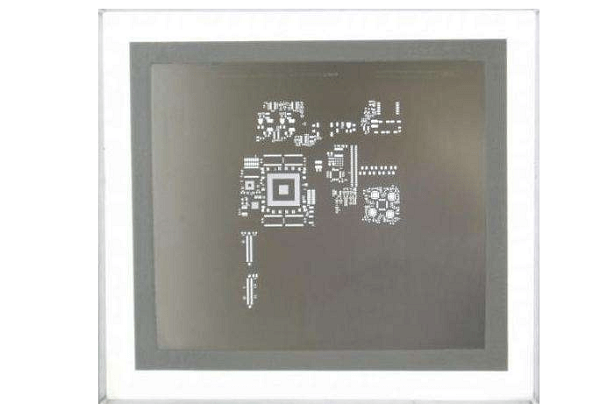

①檢查網框尺寸是否符合要求，將模板平放在桌面上，用手彈壓不銹鋼網板表面，檢查繃網質量，繃網越緊印刷質量越好。另外，還應檢查網框四周的粘結質量。

②舉起模板對光目檢，檢査模板開口的外觀質量，查看有無明顯的缺陷，如開口的形狀、IC引腳相鄰開口之間的距離有無異常。

③用放大鏡或顯微鏡檢査焊盤開口的喇叭口是否向下，開口四周內壁是否光滑、有無毛重點檢查窄間距IC引腳開口的加工質量。

④將該產品的印制板放在模板下面，用模板的漏孔對準印制板焊盤圖形，檢查圖形是否完全對準，有無多孔（不需要的開口）和少孔（遺漏的開口）。

如果發現問題，首先應檢查是否屬我方確認錯誤，然后檢查是否為加工問題，如果發現質量問題，應及時反饋給模板加工廠，協商解決。

以上就是pcba加工廠為您提供的行業資訊，希望對您有所幫助！
