上一節文章我們有談到波峰焊的種類有哪些，接下來這節說我們將重點以某一品牌說明選擇性波峰接-移動噴嘴選擇性波峰焊有哪些工藝特點？

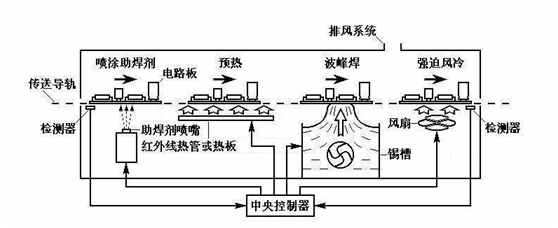

某品牌選擇焊接設備的結構：圖1所示為某品牌選擇焊設備的功能單元布局示意圖。

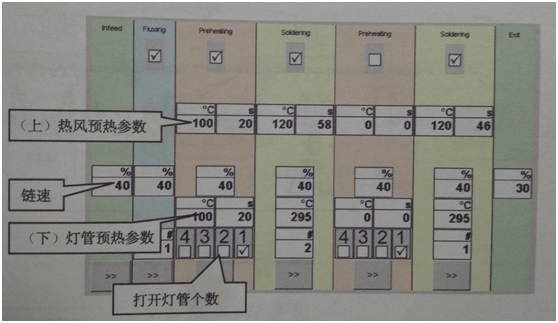

選擇性波峰焊設備里面的差數界面，圖2為某品牌選擇性設備的設置界面。

此品牌的選擇性波峰焊設備有哪些應用特點：

1、可雙面局部焊接

2、可對有高尺寸元器件的面進行局部焊接（無法使掩模板）

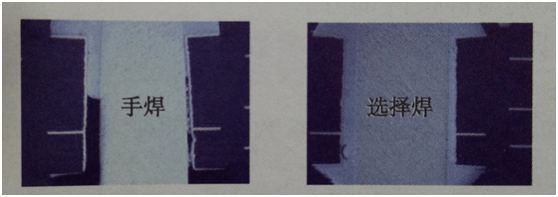

3、孔的透錫性比手工焊接有保證，透錫性好。如圖3所示。

移動噴嘴選擇性焊接能夠焊接各類型的插裝焊點。從密集引腳的連接器到大熱容量的焊點，如圖4所示。

移動噴嘴選擇性的工作流程如圖5所示。

工藝要點：錫嘴移動到位后，打開錫嘴再上升，離開時先收錫，再下移。

工藝參數：

包括編程參數(焊錫控制參數、焊劑噴涂參數)和固定參數(預熱/焊接溫度1 )編程參數

(1)焊劑。

密集焊點，拖噴，參數:移動速度、噴量。

分散焊點，點噴，參數:點噴時間、噴量。

(2 )焊接。

密集點拖焊:參數:噴嘴、xly移動速度、收錫時間。

單點焊接:參數:噴嘴、焊接時間、收錫時間。

2 )固定參數

預熱溫度、焊接溫度、鏈速等可以固定。
