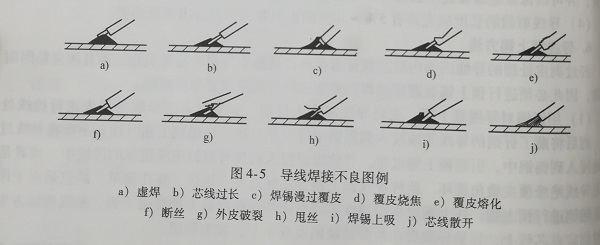

Smt貼片導線的焊接與元器件的引線焊接有所不同，貼片導線焊接不良圖例如圖4-5所示。圖4-5a虛焊是由于芯線潤濕困難而產生的不良現象，其原因是芯線未進行預上錫處理，或許雖然經過預上錫處理，可放置過久表面已經被氧化或者被污染。發生這種現象時，不必再次進行預上錫處理；導線芯線過長如圖4-5b所示，裸露在焊點外面的沒有覆皮的導線過長，這種容易導致導線折斷，并且在設備中容易導致和其他焊點搭接短路；焊錫漫過絕緣覆皮的現象如圖4-5c所示，是由于導線末端加工的長短不合適造成的，在鉤接連線和繞接連線時也容易發生這類不良現象；外皮燒焦如圖4-5d所示，原因是烙鐵頭碰觸到了導線的絕緣覆皮，導致絕緣覆皮燒焦，所以在焊接時不僅要注意被焊導線，也要注意到工作環境周圍的導線；覆皮溶化如圖4-5e所示，主要原因也是在焊接過程中烙鐵頭碰觸到了覆皮；芯線有斷絲如圖4-5f所示，這是由于加工切割覆皮時工具劃傷造成的，這樣的不良現象往往帶有普遍性，所以一旦發現一根導線有斷絲，就要注意其他導線是否也有這種情況；絕緣覆皮破裂如圖4-5g所示，可能是絕緣覆皮剝?nèi)∵^程中劃傷導致；甩絲如圖4-5h所示，這是因為捻頭過松導致，如果將甩絲的芯線剪掉會影響到導線的機械強度，如果再重新焊，即將甩絲的芯線重新進行捻頭處理也有一定的難度，因此在焊接時要注意這種不良現象；焊錫沿芯線浸入絕緣覆皮內如圖4-5i所示，是由于焊接時過熱引起的，外皮綻開是因為芯線和外皮配合不好，對于焊錫沿芯線浸入覆皮內有兩種看法：一種意見認為容易造成根部折斷，是缺點，相反，另外是一種意見認為能增強根部機械強度，是優點；芯線散開如圖4-5j所示，這是在焊接時烙鐵頭壓迫芯線造成的，將導致導線的強度降低，焊接過程中焊錫不是靠壓力溶化的，所以焊接烙鐵頭應該輕輕地放在焊錫絲上。在導線的焊接過程中要注意避免各種不良焊接現象是發生，保證導線焊接成功。
