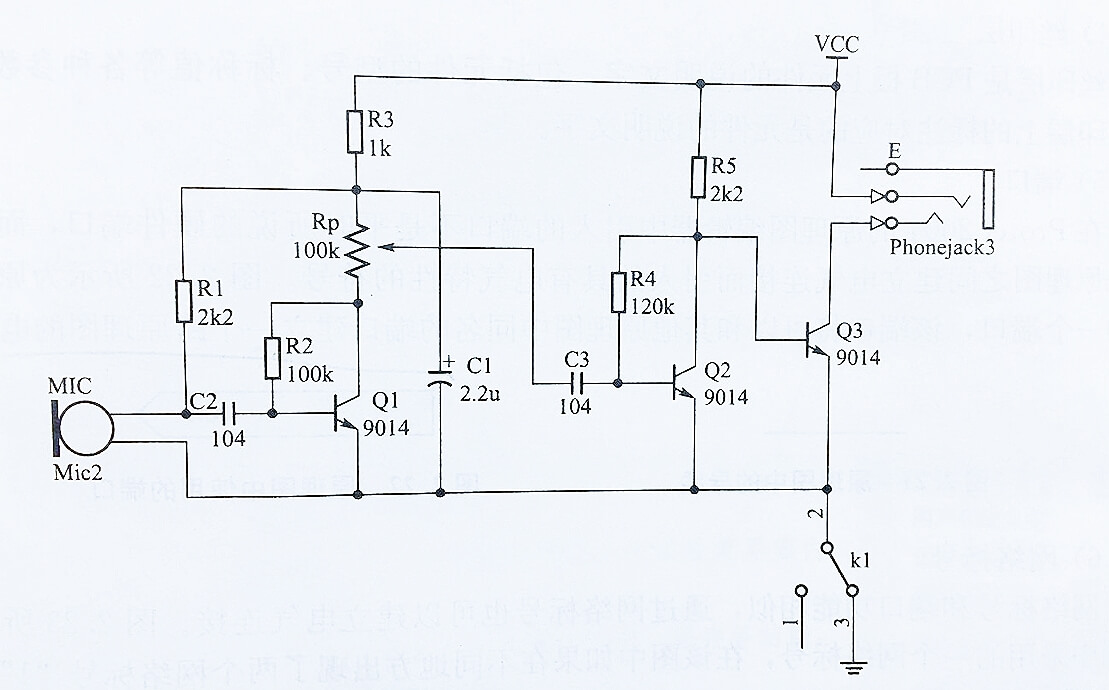

對于電子專業的同學來說，經常需要繪制電路圖，繪制pcb的方法有很多種，Protel 2004的原理圖設計器提供了高速、智能的原理圖編輯手段，能夠提供高質量的原理圖輸出結果，如圖1所示：

工程師為了設計一塊正確、實用的印制pcb電路板，首先把改印制pcb電路板的設計思想用工程的語言表達出來，這就是要繪制電路原理圖。一張正確美觀的電路原理圖是整個電路板設計的基礎和靈魂。下面我們來講述smt原理圖繪制的一般流程：

原理圖的組成：

設計smt原理圖首先要清楚原理圖是與由哪幾部分組成的。

原理圖是印制電路板在原理上的表現，在原理圖上用符號表示了所有PCB板的組成部分。

      1)元器件

      在Proedl 200的原理圖設計中，元器件將以元件符號的形式出現，元件符號主要由元件引腳和邊框組成。

      2)導線

      原理圖設計中導線也有自己的符號，它將以線段的形式出現。在Protel 204中還提供了總線用于表示一-組信號，它在PCB上將對應一組銅箔組成的導線。 圖2所示為在smt原理圖中采用的一根導線， 該導線有線寬的屬性，但是這里導線的線寬只是smt原理圖中的線寬，并不是實際PCB板上的導線寬度。

      3)元器件引腳

      元器件的引腳對應PCB板上的焊盤。

4)絲印層

      絲印層是PCB板上元件的說明文字，包括元件的型號、標稱值等各種參數，在原理圖絲印層上的標注對應的是元件的說明文字。

      5)端口

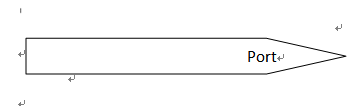

      在Protel 2004的原理圖編輯器中引人的端口不是平時所說的硬件端口，而是為了在多張smt原理圖之間建立電氣連接而引人的具有電氣特性的符號。圖3所示為原理圖中使用的一個端口，該端口將可以和其他原理圖中同名的端口建立一個跨原理圖的電氣連接。

6)網絡標號

網絡標號和端口功能相似，通過網絡標號也可以建立電氣連接。圖4所示為在smt原理圖中采用的一個網絡標號，在該圖中如果在不同地方出現了兩個網絡標號“1”， 則這兩個“1”所代表的電路具有電氣連接，在smt原理圖中網絡標號必須附加在導線、總線或者元件引腳上。在今后的smt原理圖繪制中讀者將會看到網絡標號的存在。

7)電源符號

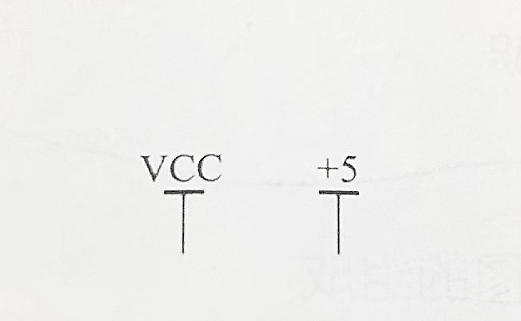

這里的電源符號只是標注原理圖上的電源網絡，并非實際的供電器件。圖5所示為在原理圖中使用的兩個電源符號，通過導線和該電源符號連接的引腳將處于名稱為在VCC或者GND的電源網絡中。

綜上所示，繪制的Protel 2004原理圖由各種元件組成，它們通過導線建立電氣連接。在原理圖中除了元器件之外，還有一系列其他組成部分幫助建立起正確的電氣連接，整個smt原理圖能夠和實際的pcb板對應起來。
